Jag började bli lite otålig på höstkanten och ville göra något annorlunda. Surfade runt på nätet och fann en liten notis om ett transistorslutsteg för kortvåg.  Hm - intressant projekt - precis vad jag behöver - ett kompakt slutsteg för de låga banden 160 80 40 meter. Skulle passa perfekt till mina enkla trådantenner.

Spänningen 40 volt skulle väl gå att fixa. En trafo på 33 volt / 15 Amp. Filterkondensator 30000 uF. Transistorerna, två stycken IXFT 58N20, Ptot  på 300 Watt per styck vilket borde kunna ge c:a 400 - 500 uteffekt i klass E. Rds 40 milliohm. TO247 Kapsel. Lätta att kyla. Det finns ett stort antal snarlika, billiga transistorer som säkert fungerar bra upptill 7 á 10 MHz.

pachx

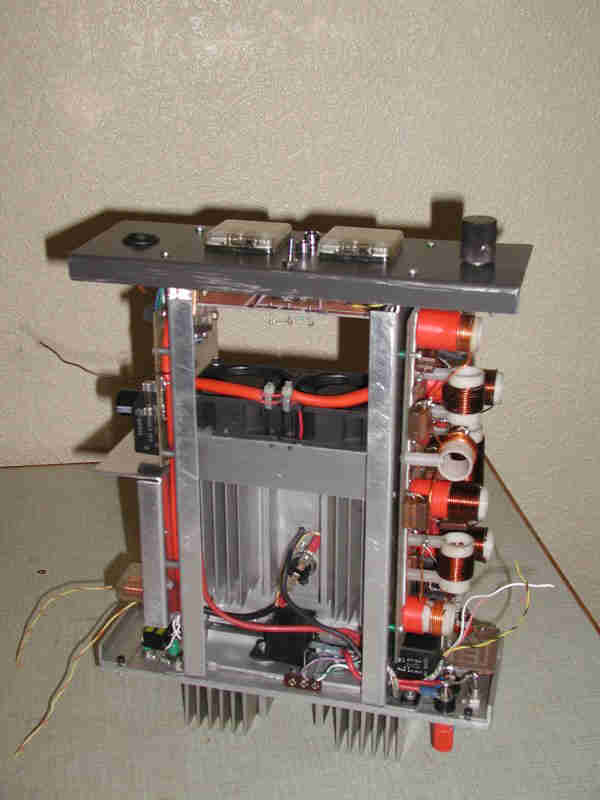

Yttermåttet på slutsteget bestämdes av att det skulle vara lika stort som min Kenwood TS450-S. Servicevänlighet från början var mottot - allt skulle kunna servas utan att behöva skruva bort en massa andra prylar, detta med tanke på framtida förbättringar och eventuella haverier. Det blev en del mekaniskt klurande och fixande men det skulle nog gå.

För att hålla nere övertonsnivån är det viktigt med ett bra utgåmgsfilter. Jag valde att satsa på ett 7-poligt filter med Silver Mica kondensatorer. Schematiskt så ser filtret ut som tre seriekopplade Pi filter. SilverMica kondensatorerna skulle visst kosta c:a 80 kr styck och eftersom det behövdes 30 - 35 st var det inta att tänka på att köpa nya. Nej här fick det bli surpluskondensatorer från 50-talet. Kondensatorer letades fram och provades. Det var prima grejor man tillverkade förr - hög kvalitet och avsedda att fungera länge! - En kontrast till vår tids elektronik med allt kortare livslängd, och som slängs på tippen eller går till återvinning i ett allt mer uppskruvat tempo. Ack ja - det var bättre förr.

Med tanke på att bandomkopplingen skulle styras automatiskt från TS450-S så behövdes sex reläer för detta. Junkboxen innehöll 24 volt AC relä som visade sig fungera fint på de 17 volt DC som var tillgänglig. PTT styrning och stabiliserad 12 volt spänning till bias byggdes på ett litet kretskort.

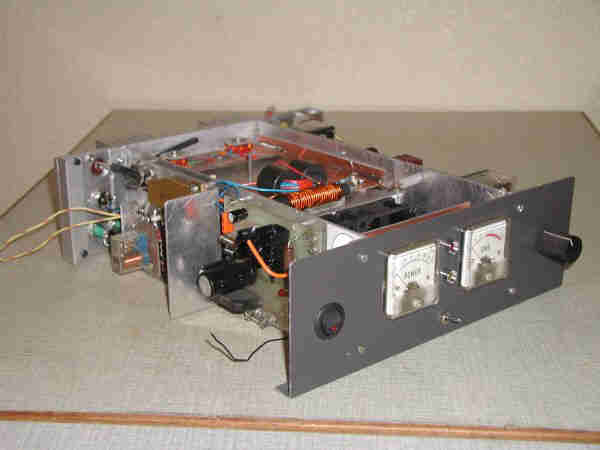

Givetvis kortslutningssäkert. En gammal SWR meter slaktades och byggdes in i steget. Det är viktigt att hålla koll på antennanpassningen. Instrumentet mäter både med och utan slutsteget inkopplat.

För att skydda transistorerna monterades en termokontakt direkt i kylaren. Kontakten bryter vid 60 grader och slutsteget går i Standby. Endast fläktarna är igång, två stycken tystgående avsedda för 24 V DC. Bygget har kommit så långt att det snart är dags för "smoke test"  Alltid lika spännande.

pachx



 Ladda ner byggbeskrivning med schema i pdf-format



Copyright © 2001, 2002 Sture Börwall, SM7CHX
