Byggare: Janne Hammarbrink SM5AKU
Bygg år: 1974 -
Bidrag från: Byggd delvis efter artiklar i QTC av SM5DJH och VHF-Communikation av DC6HL
Beskrivning:

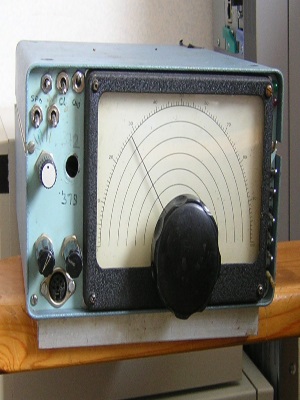

Rx - Single conversion 144MHz super med 9MHz MF, Tx - 144MHz Tx Sidecar
Ro - Single conversion 144MHz super med 9MHz MF
RF-enhet
RF däck RF / IF- däck ( och Drake PTO 4,9-5,5 MHz )

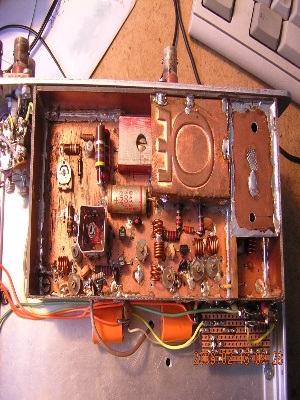

Från vänster till höger : BF981 RF - förstärkare (under skärmen ) , bandpassfilter , ringmixer och XF - 9B 2.4kHz xtal filter .

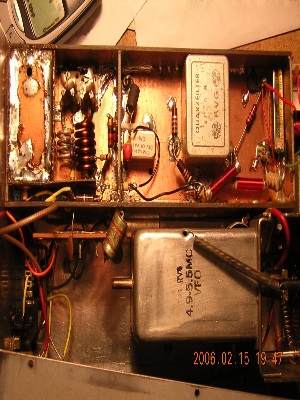

I utrymmen under ringblandare och mf-filter är det senaste LO - förstärkare , en 2N3866 , och två kristallfiltermatchande ampere.
Användningen av en låda gjord av dubbelsidig kopparlaminat är inte det bästa valet för den här enheten . Det ska helst vara av järnhaltigt material för optimal screening . Trots detta är suppression av signaler utanför passbandet av kristallfiltretganska bra . ( Det finns en andra kristallfilterpå IF- bord . )
HF- förstärkaren
Som HF-förstärkare en BF981 används ( GaAs FET ännu inte var på min agenda 1979 ) . Ingångspoleär 2mm silver belagd tråd med c : a 12 mm i diameter . NF är strax under 1 dB .
Bandpassfiltret

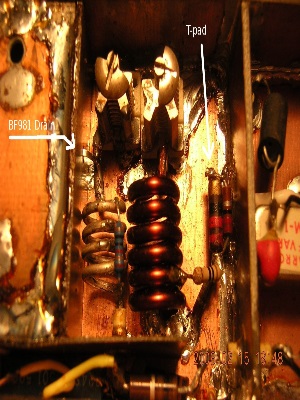

144bpf Medium-Q BPF mellan rf - förstärkare och blandare .
Här ska jag försöka att lägga till en tredje L / C -krets för att få bättre bild avslag som en från tid till annan kan höra flygplan AM trafik när inställda runt 144,050 ( 144,050 - ( 2 * 9 ) = 126,050 ) .
Kanske mer selektivitet före RF- förstärkare kan användas . Du brukar inte välja detta , eftersom det förstör NF till viss del. För "allvarlig dx arbete " du skulle använda en förförstärkare på antennen , och sedan NF här är inte så viktigt .
Lokal oscillator
Lokal oscillator Analog premix lokal oscillator 134,9-135,5 MHz .
I denna byggsten VFO -signalen vid 5 MHz blandas med 130 MHz från en xtal oscillator / dubblare . Signalen vid 135 MHz förstärks och filtreras i två steg med tre 2 -pol -filter.

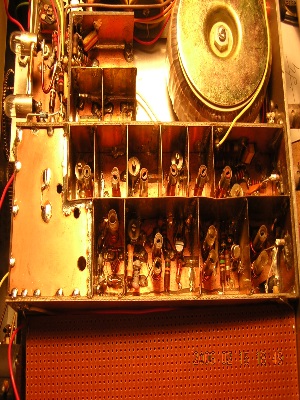

Den horisontella sektionen med sex kammare är ett filter som reducerar övertonerna från VFO -signalen.
IF delsystemet

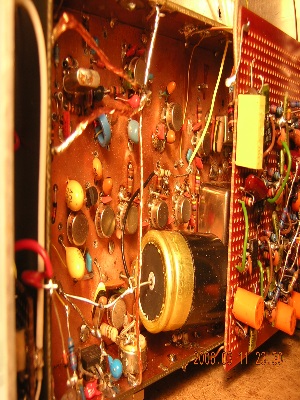

IF enhet Plessey 9 MHz tranceiver .
Stor elektrolytisk sattes för att reducera en irriterande " dunk " på agc attack . Väg Sändaren används inte för tillfället . Denna styrelse byggd av Christer/SM4FXR . Ugly mods av mig .
I den ursprungliga artikeln alla tre SL612 IF ampere var agc kontrolleras . Här är förstärkningen hos den första förstärkaren är manuellt styrd .
Audio cw filter

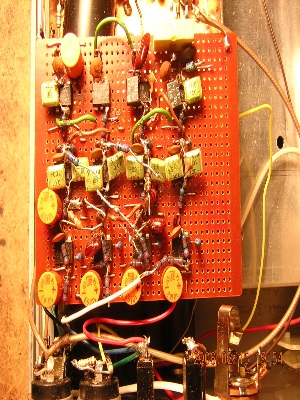

Audio cw filter har tre sektioner av fyra operationsförstärkare vardera .
Det var planerat att seriekoppla dem med svag vackla tuning , men det har aldrig fungerat bra . Endast en del används nu och det är ganska smal men ringer lite för mycket .
Bättre CW selektivitet erhålles genom att ansluta en extern mottagare , inställd på 9 MHz , efter 2: a kristallfilter. En Drake 2B och 2BQ Q- multiplikator eller en R4C med 125Hz filter, används för detta . Jag föredrar 2B med sina avstämbara passbands L / C- filter vid 50 kHz .
Ändringsliggare
Ändrings liggare innanför övre luckan ( på svenska ) .
TO - 144MHz Tx Sidecar

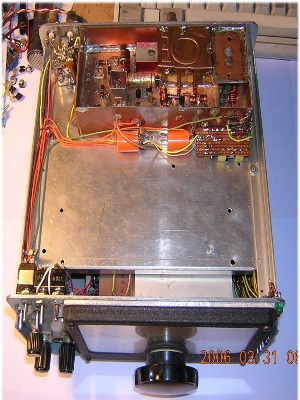

övre däck Massor av utrymme kvar för att prova nya idéer .

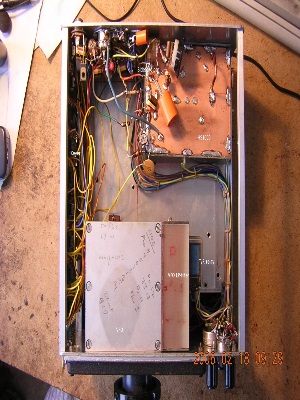

Undersidan
nedre däck Övre låda är SSB - generator . Lägre enhet är VFO med lågpassfiltret . Minnesnyckel längs vänster sida .
RF deck
Två kristall kan reläerna på övre vänstra används för att välja Rx och Tx VFO.
Små veroboard och två electrolyts på nedre väggen i enheten är ett nycklingsfilter.
VFO

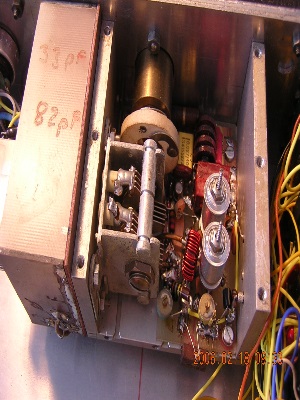

Tx VFO Tx VFO med lock bort.
Kopparklädd rutan till vänster har en buffert förstärkare och lågpassfilter .
minnesnyckel
keyer Del av en trådlös utrustning .

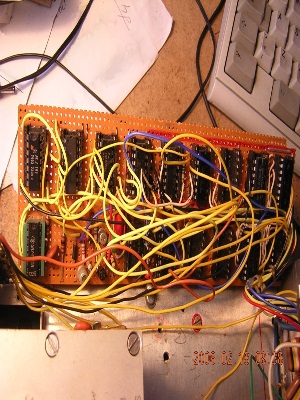

Det är en sorts breadbord design. Den kartong som används är standard " randigt " veroboard . Ledningar är teflonisoleradflera strandsatta och kan resoldered flera gånger när man försöker ut idéer .
Minnet systemet är mycket enkelt med två 1 kbit statiska chips ( 2102 om du är en oldtimer ) . Koden lagras med keyDown som logisk 1 : s och keyUp som 0 -talet. När du spelar upp ett meddelande en räknare räknar 0 s , och efter sju på varandra följande 0 s det återställer adressräknaren, och budskapet upprepas .
Kopplingsexempel

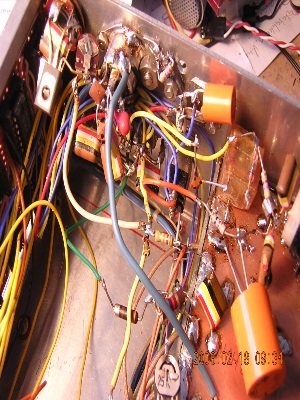

trådar " Noggrann planering , noggrann design och uppmärksamma detaljer när du gör ändringar gör detta till en riktigt trevlig ser enhet ... "
Tja , inte sant . Jag är inte mycket i att planera när man bygger , men börja med något i ett hörn av lådan och räkna ut därifrån . Ibland fungerar ok men oftare detta ( brist på ) strategi innebär senare mods . Ovanstående exempel på ledningar kan visa den vanliga resultatet .
Ändringslogg

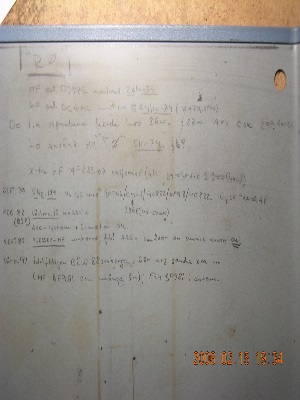

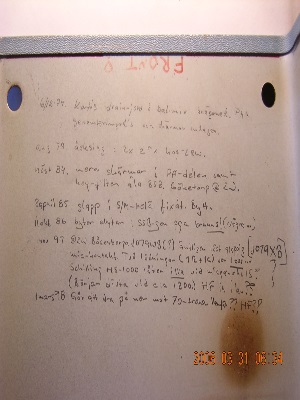

Några anteckningar på insidan av övre luckan ( på svenska ) .
